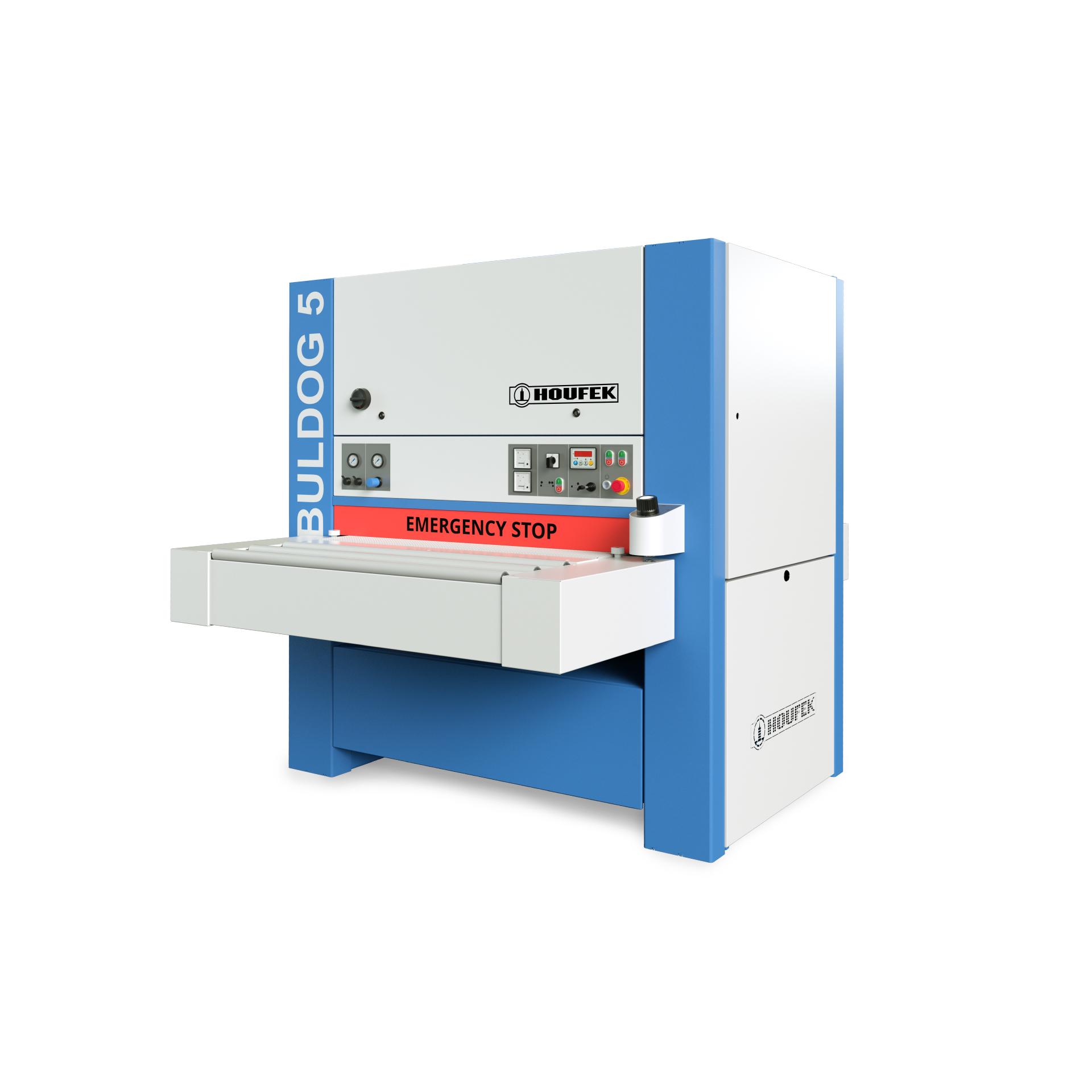

Širokopásová bruska Buldog 5 630

Masiv Dýha Lak Broušení Frézování

Originální konstrukce výrobní řady strojů Buldog 5 byla vyvinuta pro zákazníky požadující jednoduchost, spolehlivost a kvalitu při všech technologiích broušení. Broušení masivu, dýhovaných povrchů a laků je pro tento stroj jednoduchou záležitostí.

Buldog 5 vyniká svou robustností, spolehlivostí a variabilitou kombinací brusných agregátů. Předností širokopásových brusek Buldog je spolehlivost a spokojenost tisíců zákazníků, ověřená po celém světě.

Mám zájem o tuto brusku

Zobrazit 3D model
Zobrazit video
Prospekt v PDF

Potřebujete odbornou radu?Rád Vám poradím

Tomáš Růžička
Ředitel divize konvenčních strojů ČR a SR

+420 569 430 710
+420 737 243 908

prodej@houfek.com

Výhody produktu

1996
Stroj vyrábíme od roku 1996

18
Stroj jsme dodali do 18 zemí světa

1 800
Tento typ stroje jsme vyrobili pro 1 800 spokojených zákazníků

výkon motoru 7,5 kW - lze zvýšit až na 11 kW

možnost dodání se 3 pásy

délka brusného pásu 2200 mm

průměr pracovních válců je 160/200 mm

max. výška obrobku lze zvýšit ze 160 na 220 mm

Použití

Širokopásové brusky řady Buldog 5 jsou určené k broušení dřeva, kompozitních materiálů zhotovených na bázi dřeva, papíru a některých plastických hmot, dýhovaných povrchů, MDF nebo podkladových tmelů a laků.

Zajímavosti produktu

univerzální stroj s možností vybavení různými pracovními agregáty
osvědčená robustní konstrukce

Video stroje

Technické údaje

Možné konfigurace stroje	agregáty R, C, RR, RC, FC, RRR, RRC, FRC
Pracovní šířka	630 mm
Délka brusného pásu	2 200 mm
Průměr brusného válce	160-200 mm
Max. výška obrobku	160 mm
Min. výška obrobku	3 mm
Výkon motoru brusného pásu	7,5 kW (2x-RR, RC, FC; 3x-RRR, RRC, FRC)
Rychlost podávacího pásu	3-15 m/min
Rychlost brusného pásu	18 m/s
Napětí / kmitočet	3/N/PE 400V/50Hz
Hmotnost	850 kg

Katalog

b5-b3-cindy-pony-1.pdf (PDF, 3,4 MB)

3D Model

Standardní vybavení

1. pracovní válec pogumovaný - průměr 160 mm, 90 Sh (u verze R, C, RR, RC, RRR, RRC)
2. pracovní válec pogumovaný - průměr 160 mm, 90 Sh (u verze FC RRR, RRC, FRC)
2. pracovní válec pogumovaný - průměr 160 mm, 45 Sh (u verze RR, RC)
3. pracovní válec pogumovaný - průměr 160 mm, 45 Sh (u verze RRR, RRC, FRC)
výsuvná frézovací jednotka typu F, D=180 mm (u verze FC, FRC)
- vstupní dělené přítlačné segmenty
- výstupní přítlačná lišta
délka brousicího pásu 2200 mm
motorizovaný zdvih stolu - 3-160 mm
automatické přepínání - hvězda/trojúhelník
pneumatický zdvih válců z čelního panelu
pevná patka - mechanicky ovládaná (u verze C, RC, FC, RRC, FRC)
ampérmetry pro měření proudu motorů brousicích jednotek
řízení oscilace brusného pásu pomocí optoelektronického snímače
automatické středění podávacího pásu
pozicioner výšky obrobku
elektronické odměřování polohy stolu s digitálním ukazatelem
frekvenční měnič rychlosti podávacího pásu 3-15 m/min
pogumované přítlačné válečky
nouzová - pneumatická brzda hlavního motoru
omezení maximálního úběru obrobku - mechanické
protihluková ochrana
stroj je vyroben v souhlasu s normami CE

Volitelné vybavení

Motory/frekvenční měniče

frekvenční měnič hlavního motoru 7,5 kW - rychlost pásu 3-18 m/s
frekvenční měnič hlavního motoru 11 kW - rychlost pásu 3-18 m/s
frekvenční měnič hlavního motoru 15 kW - rychlost pásu 3-18 m/s
frekvenční měnič hlavního motoru 18,5 kW - rychlost pásu 3-18 m/s
reverzní chod brusného pásu pro jednu jednotku
dvourychlostní motor pro zvedání stolu

Pracovní válce

ocelový válec - průměr 160 mm
ocelový válec - průměr 200 mm
pogumovaný válec - průměr 160 mm, 30-45-60-90 Sh
pogumovaný válec - průměr 200 mm, 30-45-60-90 Sh

Řízení stroje

NC řízení stroje color Touchscreen 10,1" B &R
- automatické najetí stolu do zadané polohy
- elektronická korekce odměřování výšky obrobku podle zrnitosti brusného pásu
- ovládání pracovních poloh jednotlivých agregátů
- možnost uložení různých konfigurací nastavení stroje do 40 programů
- zobrazení zatížení hlavních motorů
- čítač provozních hodin jednotlivých agregátů
- chybová hlášení s grafickým zobrazením
- možnost doplnění o vzdálenou diagnostiku stroje VPN
- jazyková lokalizace

Pneumatické patky

Pneumatická patka PL 2 (pouze u verze C, RC, FC, RRC, FRC)
- synchronizace odskoku a přískoku patky s posuvem podávacího pásu
- automatické najetí stolu do zadané polohy
- digitální zobrazení rychlosti podávácího pásu
- řízení ELGO P40
- regulace tlaku 0,5-2,5 bar - manuální
- brusná patka - ocelová planžeta 0,8 mm/polyuretan/grafit
Dělená pneumatická patka PS50 (pouze u verze C, RC, FC, RRC, FRC)
- šíře segmentu 50 mm
- oboustranná regulace tlaku do segmentů
- synchronizace odskoku a přískoku patky s posuvem podávacího pásu
- automatické najetí stolu do zadané polohy
- digitální zobrazení rychlosti podávacího pásu
- řízení ELGO P40
- regulace tlaku 0,5-2,5 bar - manuální
- brusná patka - ocelová planžeta 0,5 mm/guma/grafit
- brusná patka - ocelová planžeta 0,5 mm/filc/grafit
brusná patka - ocelová planžeta 0,8 mm/polyuretan/grafit (pouze u verze C, RC, FC, RRC, FRC)
brusná patka - ocelová planžeta 0,5 mm/filc/grafit (pouze u verze C, RC, FC, RRC, FRC)
brusná patka - ocelová planžeta 0,5 mm/guma/filc/grafit (pouze u verze C, RC, FC, RRC, FRC)

Kartáčovací a čisticí jednotky

Agregát B - válcová kartáčovací jednotka (pouze u verze R, C, RR, RC, RRR, RRC)
- výkon motoru 5,5 kW (7,5 HP)
- pracovní nástroj D=150-300 mm
- optoelektronické čidlo kalibrace kartáčů
- oscilace s možností vypnutí
- frekvenční měnič motoru - otáčky 180-1000 ot/min
- motorizovaný zdvih
- elektronické odměřování polohy válce s digiálním ukazatelem
- pogumované přítlačné válečky
- bez pracovního nástroje
- upínací hřídel 60 mm
- odsávací vývod D=150 mm, šíře 1350, D=180 mm
Modul čištění dílců rotujícím kartáčem průměr 100 mm
- výkon motoru 1,5 kW (2HP)
- pracovní nástroj D=100 mm
- čisticí válec - nylon
- na výstupu mimo stroj
- odsávací vývod D=150 mm, šíře 1350 mm, D=180 mm
- přítlačné válečky
Modul čištění podávacího pásu
- výkon motoru 1,5 kW (2HP)
- pracovní nástroj D=100 mm
- čisticí válec - koňská žíně
- na spodní straně výstupu stolu
- odsávací vývod D=150 mm, šíře 1350 mm, D=180 mm
Pneumatický ofuk brusného pásu s ocilací trysek - 1 ks
- spínání při průchodu obrobku
Ionizační tyč
- na výstupu stroje
Čištění obrobků oscilačním ofukem
- čištění při průchodu obrobku
