CNC-Zentrum Scorpion

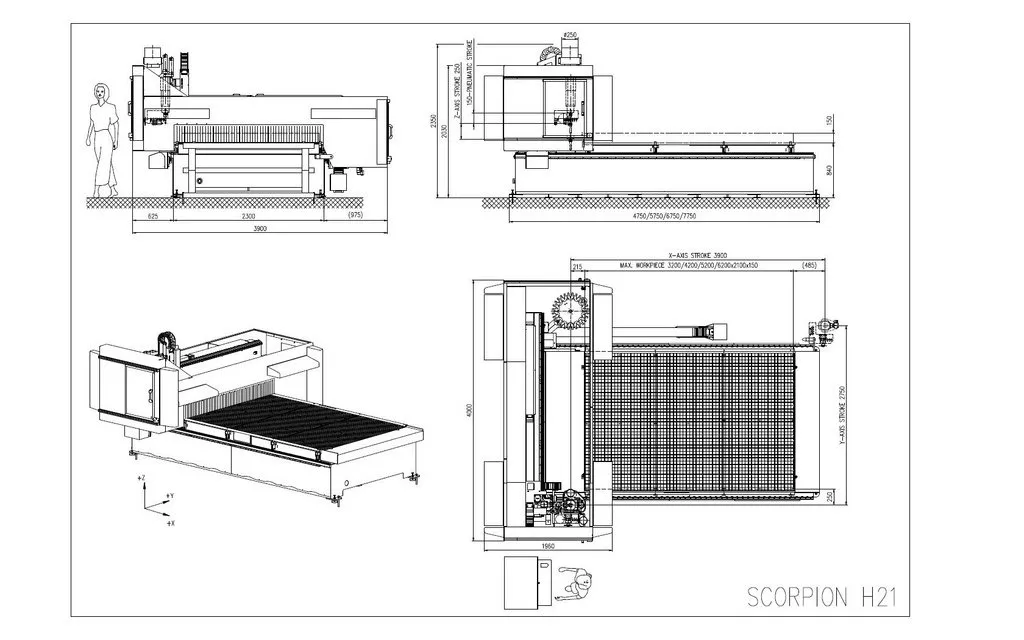

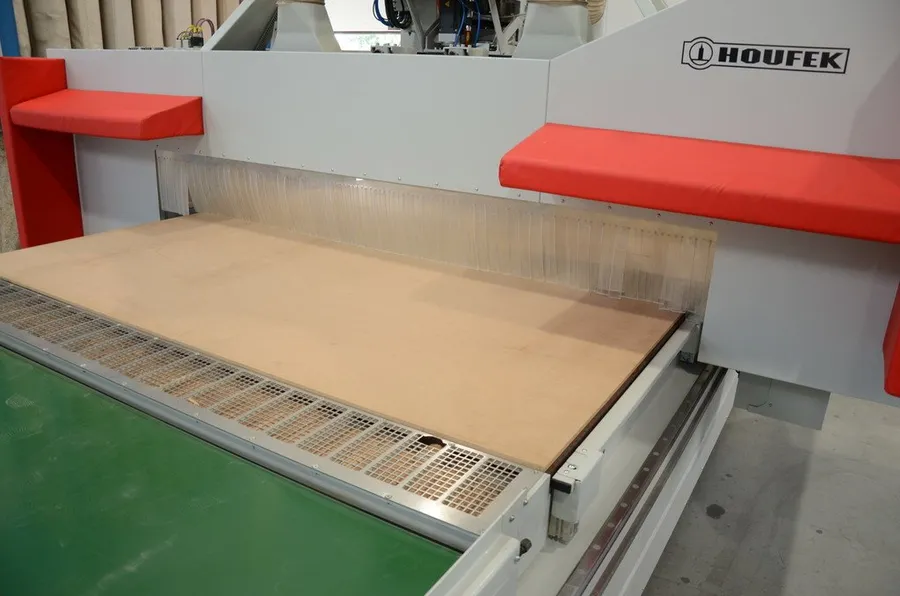

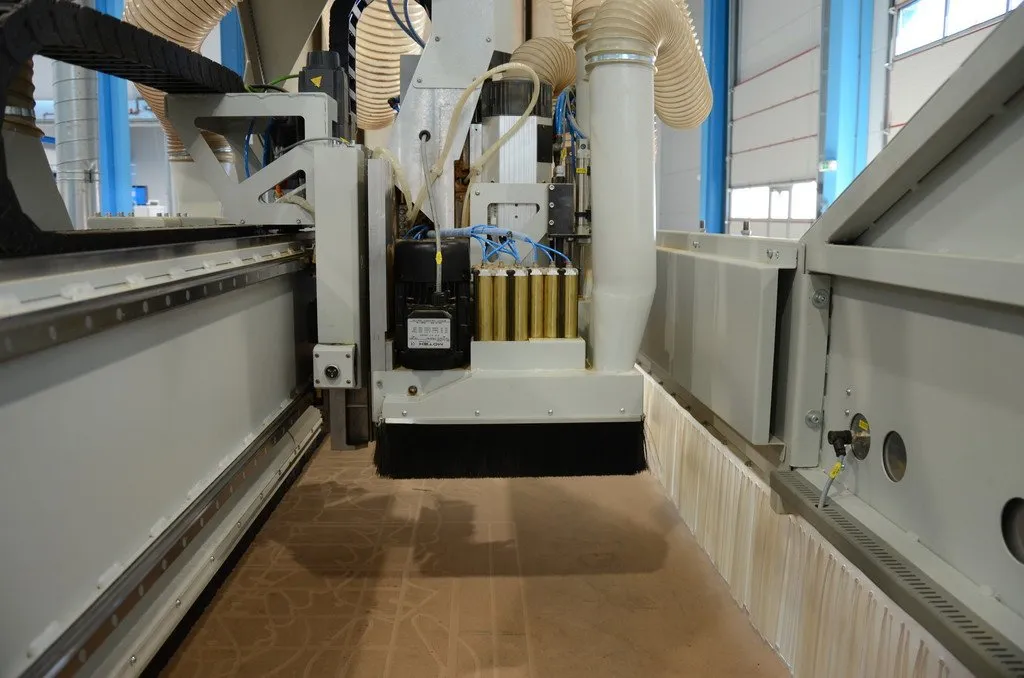

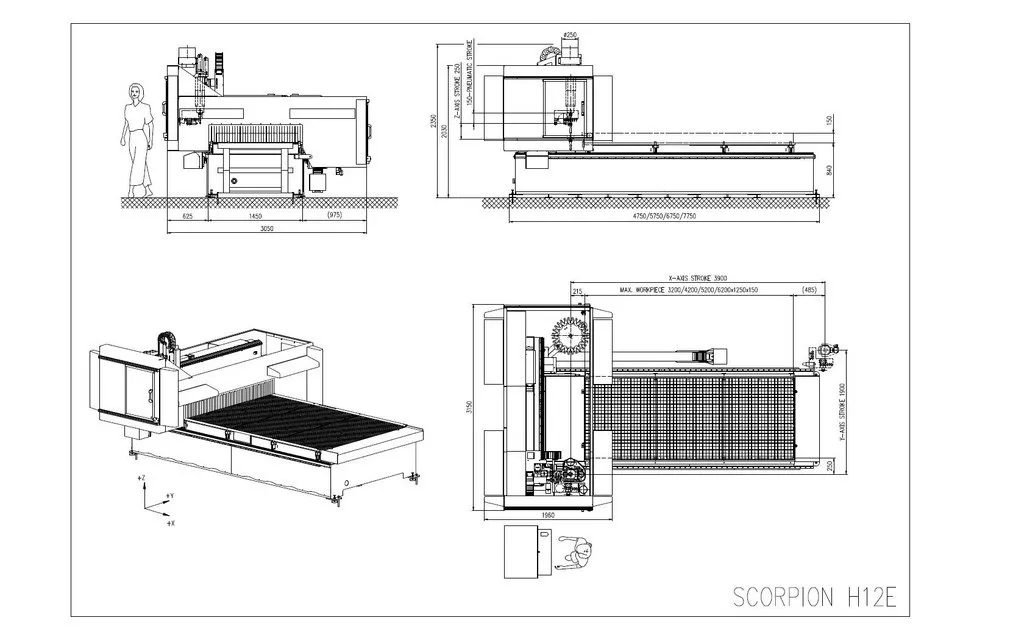

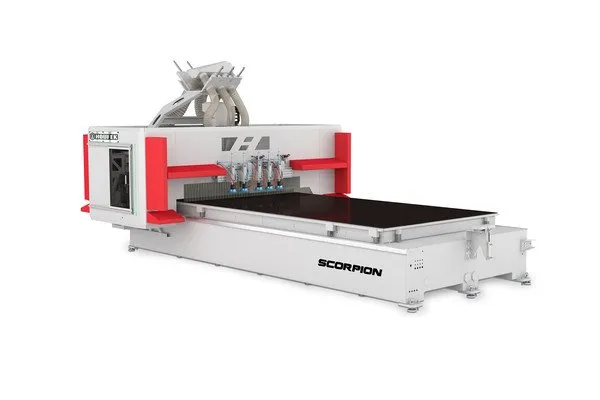

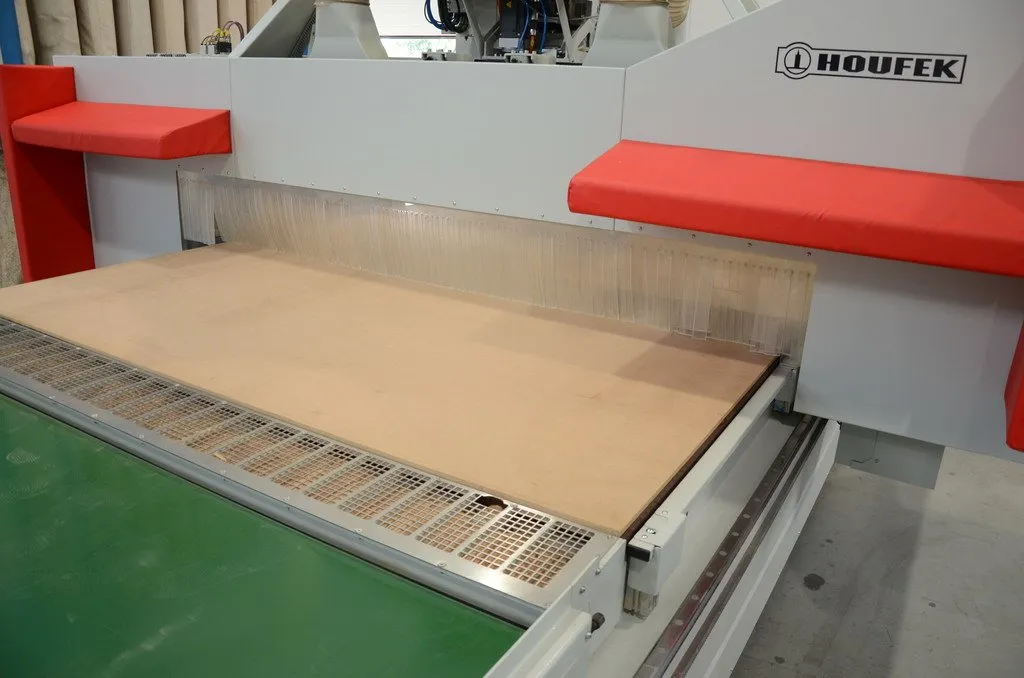

Die CNC-Maschine SCORPION ist in der Grundausführung ein 3-Achsen Holzbearbeitungszentrum mit einem Rastertisch und automatischen Werkzeugwechsel, das zur Herstellung von Möbelteilen und zum Formatieren von Plattenmaterialien – so genannten Nestling, bis zur Werkstückhöhe von 150 mm bestimmt ist. výšky obrobku 150 mm. Die Grundkonstruktion der Maschine bilden Schweißstücke aus brenngeschnitten Blechteile, die dann geglüht, um die innere Spannung zu senken, und bearbeitet werden. Ein charakteristisches Merkmal ist die Portalkonstruktion (Brückenkonstruktion) des Trägers. Der Antrieb der Achse X befindet sich nur an einer Portalseite. Das Zentrum ist mit dem modernen Steuerungssystem SIEMENS SINUMERIC 840 D – SL ausgestattet. Dieses Steuerungssystem arbeitet mit einer Reihe von CAD-Systeme zusammen, die in der Konstruktionspraxis gängig benutzt werden (Auto CAD, SOLID WORKS, PRO-E, usw.) und ermöglicht das Programmieren mittels Parameter oder Makros, Datenimport von CAD-Systemen mittels DXF-Dateien und graphische Simulation der Bearbeitungsvorgänge. Die graphische Darstellung ist bei der Platzierung der Konsolen mit Spannblöcke, den Werkzeugtypen, den Werkzeugmagazinen usw. möglich. Das Arbeitsumfeld des Steuerungssystems wird auf dem LCD-Monitor angezeigt, der im Verteilerschrank plaziert ist. Nach dem Programmieren kann die Maschine mittels übertragbarer manuellen Bedienung gesteuert werden. Die Steuerungssystemmodule können fern über Internet mit dem Servicezenter HOUFEK verbunden werden.
